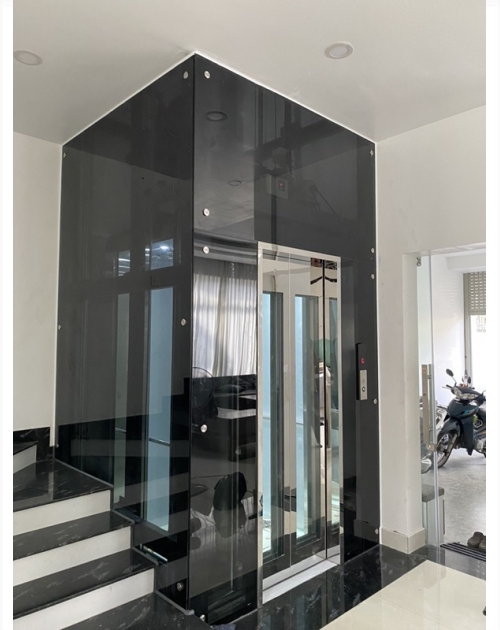

Thang Máy Gia Đình 3 Tầng

Nhu cầu thang máy gia đình 3 tầng ngày càng tăng gần đây, đặc biệt tại các đô thị nơi diện tích nhà ở hạn chế. Đây là giải pháp di chuyển tiện lợi với nhiều mức tải trọng thang máy phổ biến từ 200kg đến 450kg. Trong bài viết dưới đây, HOANGSAVIET sẽ giúp bạn tìm hiểu về kích thước thang máy, tải trọng và bảng giá tham khảo, khám phá ngay!

Giới Thiệu Chung Về Thang Máy Gia Đình 3 Tầng

Thang máy gia đình 3 tầng là giải pháp cầu thang máy được thiết kế và may đo kích thước chuyên biệt cho các công trình nhà ở có kết cấu gồm một tầng trệt và hai tầng lầu, tương đương với 3 điểm dừng thực tế (3 Stop) với nhiều mức tải trọng thang máy khác nhau tùy thuộc vào nhu cầu sử dụng của gia đình.

Ưu Điểm Của Thang Máy Gia Đình 3 Tầng

Cầu thang máy gia đình 3 tầng có nhiều ưu điểm như:

• Tiết kiệm diện tích: Thang máy gia đình 3 tầng có thiết kế nhỏ gọn, phù hợp với nhà phố có diện tích hạn chế.

• Chi phí đầu tư thấp: So với các công trình 4–6 tầng, chi phí lắp thang máy 3 tầng thấp hơn đáng kể.

• Tăng tiện nghi sinh hoạt: Giúp việc di chuyển giữa các tầng trở nên dễ dàng, đặc biệt với người lớn tuổi.

• Tăng giá trị bất động sản: Nhà có thang máy thường có giá trị cao hơn trên thị trường.

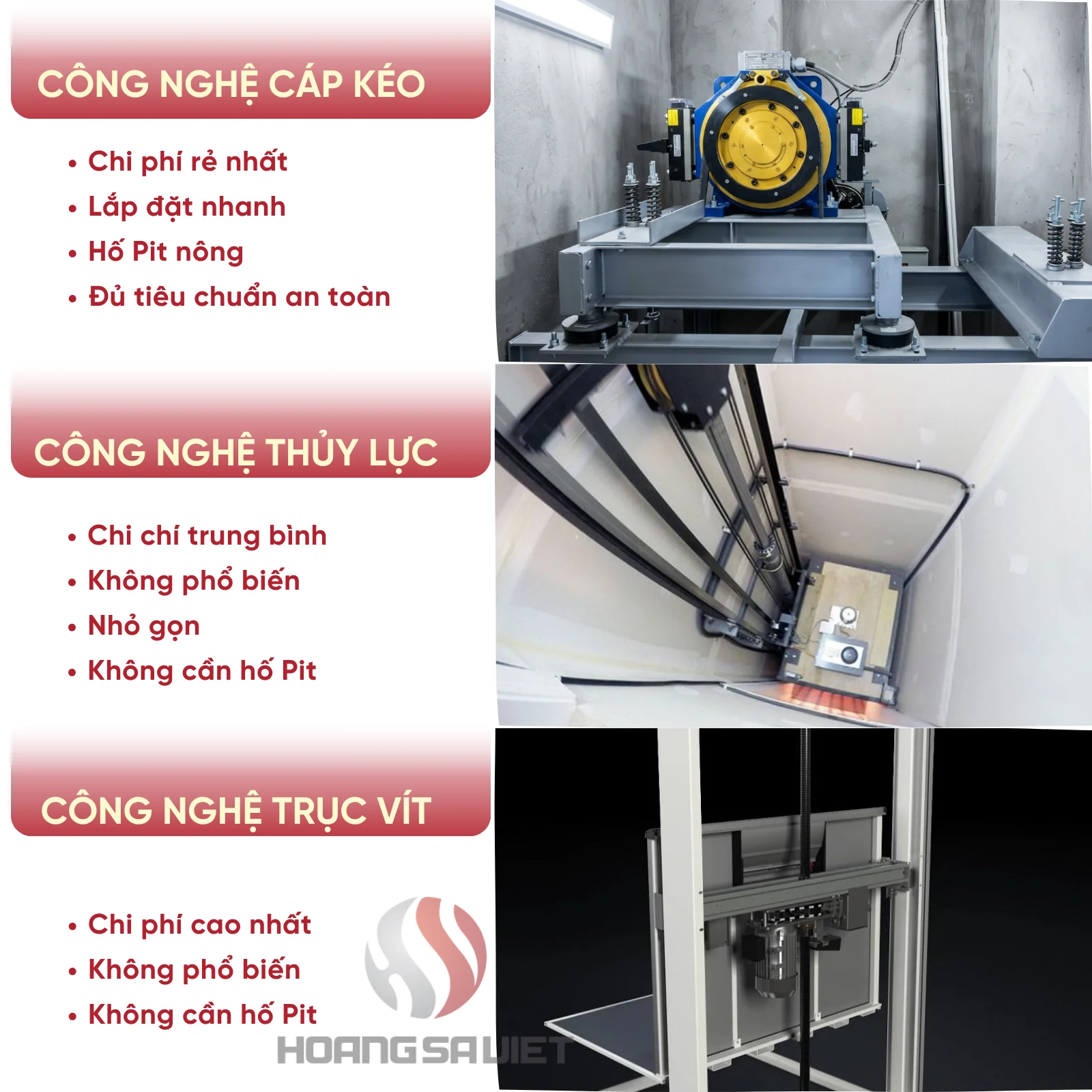

Các Công Nghệ Sử Dụng Trong Thang Máy 3 Tầng

Hiện nay, các ngôi nhà 3 tầng tại thị trường chủ yếu áp dụng ba dòng công nghệ truyền động cốt lõi, mỗi loại đều sở hữu những đặc tính cơ học, ưu điểm và hạn chế vận hành riêng biệt:

• Công nghệ truyền động cáp kéo: Đây là giải pháp công nghệ phổ biến nhất trên thế giới, chiếm thị phần lớn nhất hiện nay. Hệ thống vận hành dựa trên lực ma sát giữa hệ thống cáp tải chuyên dụng và puly ma sát của motor máy kéo kết hợp với đối trọng cân bằng. Đối với thang máy 3 tầng, dòng động cơ không hộp số được ưu tiên lựa chọn hàng đầu nhờ khả năng vận hành êm ái, tốc độ nhanh và độ bền linh kiện cơ khí cao, tiết diện điện năng tốt.

• Công nghệ truyền động thủy lực: Cabin dịch chuyển lên xuống dựa trên áp suất tạo ra từ máy bơm dầu thủy lực đẩy vào hệ thống xi lanh piston đứng. Không yêu cầu đào hố Pit quá sâu. Tuy nhiên, tốc độ chạy của thang thủy lực khá chậm và chi phí bảo trì định kỳ cao do phải kiểm tra hệ thống dầu áp lực thường xuyên nhằm tránh rủi ro rò rỉ.

• Công nghệ truyền động trục vít: Chuyển động dựa trên nguyên lý một đai ốc gắn liền với cabin chạy dọc theo các vòng ren của trục vít bằng thép cường lực đặt thẳng đứng xuyên suốt giếng thang. Yêu cầu hố Pit siêu nông. Điểm trừ là tốc độ chạy rất hạn chế và chi phí thay thế các linh kiện, đai ốc độc quyền sau này đắt đỏ hơn mặt bằng chung.

Tải Trọng Thang Máy Gia Đình Phù Hợp Cho Nhà 3 Tầng

Với đặc thù số tầng không quá cao, việc định hướng các dòng sản phẩm có phân khúc tải trọng thang máy từ 200kg đến 450kg được xem là giải pháp thiết kế thông minh, vừa tối ưu diện tích nhà ở vừa tiết kiệm tối đa chi phí đầu tư cho gia chủ.

Mỗi mức tải trọng cụ thể sẽ đáp ứng chính xác cho từng bài toán không gian và mật độ thành viên khác nhau:

• Tải trọng thang máy 200kg: Với sức chứa 1 đến 2 người một lượt, giải pháp tốt nhất cho các công trình nhà ống nhỏ hẹp hoặc nhà cũ cải tạo. Thiết bị dễ dàng điều chỉnh linh hoạt để lọt lòng vào lòng thang bộ hoặc các góc chết mà không phá vỡ kết cấu hiện trạng.

• Tải trọng thang máy 250kg: Thoải mái hơn với sức chứa 3 người một lượt. Lựa chọn lý tưởng cho các mặt sàn có diện tích dao động từ 40m² đến 45m², giúp không gian cabin thông thoáng hơn một chút mà vẫn giữ được sự nhỏ gọn cho tổng thể ngôi nhà.

• Tải trọng thang máy 350kg: Đây là tải trọng thang máy tiêu chuẩn với sức chứa 4 đến 5 người một lượt. Cấu hình vừa vặn cho các hộ gia đình đa thế hệ từ 4 đến 5 thành viên cùng sinh sống trên diện tích nền từ 50m² đến 60m², giải quyết tốt mạch vấn đề di chuyển chung trong các khung giờ cao điểm.

• Tải trọng thang máy 450kg: Sức chứa 5 đến 6 người một lượt. Đây là thông số tiêu chuẩn lớn, ứng dụng rộng rãi từ nhà ở dân dụng xây mới cho đến mô hình chung cư mini, tòa nhà văn phòng nhỏ hay nhà trọ cao cấp cho thuê. Ít áp dụng đối với công trình nhà phố 3 tầng.

Giá Thang Máy Gia Đình 3 Tầng Tham Khảo

Chi phí hoàn thiện thang máy cho nhà 3 tầng phụ thuộc rất lớn vào nguồn gốc xuất xứ và tải trọng thang máy. Nhìn chung, thị trường hiện nay chia thành 2 dòng chính: thang máy liên doanh và thang máy nhập khẩu. Để giúp bạn dễ dàng dự trù ngân sách, dưới đây HOANGSAVIET đã tổng hợp mức giá thang máy gia đình 3 tầng tham khảo tải trọng từ 200kg đến 450kg:

• Thang Máy 3 Tầng Liên Doanh Tải Trọng 200kg đến 250kg có mức giá từ 280,000,000 đến 420,000,000 VNĐ

• Thang Máy 3 Tầng Liên Doanh Tải Trọng 350kg - 450kg có mức giá từ 320,000,000 đến 490,000,000 VNĐ

• Thang Máy 3 Tầng Nhập Khẩu Tải Trọng 200kg đến 250kg có mức giá từ 600,000,000 đến 1,000,000,000 VNĐ

• Thang Máy 3 Tầng Nhập Khẩu Tải Trọng 350kg đến 450kg có mức giá từ 800,000,000 đến 1,200,000,000 VNĐ

Để biết giá thang máy chính xác cho gia đình bạn. Liên hệ ngay 0707 025 789 để nhận tư vấn sớm nhất.

Kích Thước Thang Máy Gia Đình 3 Tầng

Dưới đây là bảng thông số kích thước thang máy gia đình 3 tầng tiêu chuẩn thông thủy kích thước lọt lòng sau khi đã hoàn thiện vách hố, chưa tính tường bao che bên ngoài tương ứng. Đối với khung kính thì đã bao gồm cả vách bao che:

Các Yêu Cầu Kỹ Thuật Quan Trong Khi Lắp Đặt Cầu Thang Máy 3 Tầng

Để một hệ thống cầu thang máy vận hành bền bỉ suốt hàng chục năm và đạt tiêu chuẩn kiểm định an toàn quốc gia, chủ đầu tư bắt buộc phải tuân thủ nghiêm ngặt ba nhóm yêu cầu kỹ thuật nền tảng:

Yêu cầu về hố Pit và chiều cao OH

• Hố Pit: Đối với công nghệ cáp kéo tiêu chuẩn, hố Pit không yêu cầu độ sâu với tải trọng thang máy 200kg - 250kg và yêu cầu độ sâu tối thiểu từ 500mm đến 700mm đối với tải trọng thang máy từ 350kg đến 450kg. Khu vực này chịu lực ép cơ khí lớn và là nơi bố trí hệ thống lò xo giảm chấn cabin, giảm chấn đối trọng. Do đó, vách hố Pit phải được đổ bê tông cốt thép dày từ 200mm trở lên và xử lý chống thấm dột tuyệt đối.

• Chiều cao tầng trên cùng (OH): Là khoảng cách tính từ mặt sàn hoàn thiện của tầng trên cùng (tầng 3) lên đến đỉnh trần của giếng thang. Thông số OH tiêu chuẩn phải đạt từ 2600mm đến 3800mm nhằm tạo không gian an toàn cho cabin khi di chuyển lên điểm dừng cao nhất không bị va chạm vào hệ thống máy kéo phía trên.

Yêu cầu về kết cấu chịu lực

• Giếng thang máy phải được thiết kế chịu lực theo phương thẳng đứng một cách độc lập hoặc liên kết chặt chẽ với hệ khung dầm bê tông cốt thép chính của ngôi nhà.

• Hệ thống dầm giằng ngang chịu lực giữa các tầng (khoảng cách từ 1500mm đến 2000mm) phải được bố trí đầy đủ để bắt cố định hệ khung ray dẫn hướng cho cabin và đối trọng, đảm bảo ray không bị vặn xoắn khi cabin chạy ở tốc độ cao.

• Mặt sàn phòng máy hoặc dầm đỉnh giếng thang phải chịu được tải trọng tĩnh và tải trọng động cực lớn từ máy kéo và hệ thống cáp tải truyền xuống.

Yêu cầu hệ thống điện

• Nguồn điện: Dùng điện 1 pha hoặc 3 pha tùy theo tải trọng và động cơ. Các mẫu thang máy gia đình phổ biến hiện nay tiêu thụ điện vừa phải.

• Phòng máy (nếu có): Cần giữ nhiệt độ ổn định từ 5–40°C, có quạt thông gió và chống dột.

• Công nghệ điều khiển: Hầu hết sử dụng hệ thống VVVF để vận hành êm và tiết kiệm điện.

• Nguồn điện dự phòng: Nên có thiết bị cứu hộ tự động (ARD) để đưa cabin về tầng gần nhất khi mất điện.

Các Tiêu Chuẩn An Toàn Cần Có Trong Thang Máy Gia Đình 3 Tầng

An toàn luôn là tiêu chuẩn quan trọng đối với mọi giải pháp thang máy trong không gian sống gia đình. Một hệ thống thang máy đạt chuẩn chất lượng cao bắt buộc phải được trang bị đầy đủ các tính năng phòng vệ thông minh sau:

• Hệ thống cứu hộ tự động khi mất điện (ARD): Khi nguồn điện lưới của ngôi nhà bị ngắt đột ngột, nguồn pin tích điện dự phòng ARD sẽ ngay lập tức kích hoạt, cấp nguồn cho motor để tự động kéo cabin về vị trí tầng gần nhất và mở cửa để hành khách bước ra ngoài an toàn.

• Bộ khống chế vượt tốc (Governor) và Thắng cơ: Khi xảy ra sự cố hy hữu khiến cabin chạy quá tốc độ định mức cho phép hoặc đứt cáp tải, bộ giới hạn tốc độ sẽ kích hoạt hệ thống má phanh cơ khí kẹp chặt cabin vào ray dẫn hướng, khóa cứng cabin tại chỗ để bảo vệ an toàn tuyệt đối cho người bên trong.

• Rèm cảm biến chống kẹt cửa (Photocell): Hệ thống màng hồng ngoại quét liên tục dọc theo chiều cao của cánh cửa thang máy. Nếu phát hiện có vật cản, người hoặc vật nuôi đang bước qua, cửa sẽ tự động mở ngược trở lại ngay lập tức, ngăn ngừa các tai nạn kẹt tay nguy hiểm.

• Hệ thống cảnh báo quá tải thông minh: Khi số lượng người bước vào cabin vượt quá mức tải trọng thiết kế của thang máy 3 tầng, chuông báo động sẽ kêu liên tục, hệ thống sẽ khóa lệnh đóng cửa và từ chối vận hành cho đến khi có người bước ra ngoài để đảm bảo an toàn.

Quy Trình Lắp Đặt Thang Máy Gia Đình 3 Tầng Chuẩn An Toàn

Quy trình thi công cơ khí lắp đặt quyết định đến 50% độ bền và sự êm ái của cầu thang máy trong suốt thời gian hoạt động. Hệ thống quy trình thi công chuẩn hóa nghiêm ngặt tại HOANGSAVIET bao gồm các bước sau:

Bước 1: Khảo sát công trình

Đội ngũ kỹ sư trực tiếp đến công trình để đo đạc thông số thông thủy, kiểm tra độ chì dọi thẳng đứng của giếng thang, độ sâu hố Pit và chiều cao OH. Việc khảo sát kỹ lưỡng giúp phát hiện sớm các sai sót xây dựng để kịp thời xử lý, đảm bảo mặt bằng đạt trạng thái hoàn hảo trước khi đưa thiết bị vào.

Bước 2: Thiết kế bản vẽ và ký kết hợp đồng

Dựa trên dữ liệu khảo sát, phòng thiết kế tiến hành may đo bóc tách khối lượng và lên bản vẽ chi tiết 2D cá nhân hóa cho ngôi nhà 3 tầng. Sau khi thống nhất phương án kiến trúc, vật liệu cabin và các điều khoản minh bạch, hai bên tiến hành ký kết hợp đồng kinh tế chính thức.

Bước 3: Tiến hành gia công phần thô tại nhà máy

Toàn bộ phần khung cơ khí, vách cabin inox hoặc vách kính chịu lực sẽ được đưa vào dây chuyền sản xuất, cắt chấn CNC chính xác đến từng milimet tại nhà máy của Hoàng Sa Việt. Các thiết bị cốt lõi như máy kéo, tủ điện điều khiển thông minh nhập khẩu chính ngạch cũng được tập kết, kiểm tra QC nghiêm ngặt trước khi xuất xưởng.

Bước 4: Lắp đặt thang máy tại công trình

Thiết bị được vận chuyển đến công trình và triển khai lắp đặt theo hai giai đoạn: lắp đặt phần cơ khí (thả chì định vị, dựng hệ thống ray dẫn hướng, lắp khung cabin, luồn cáp tải) và lắp đặt phần điện (đấu nối tủ điều khiển, hệ thống cáp tín hiệu, căn chỉnh biến tần VVVF và thiết lập các tính năng an toàn).

Bước 5: Kiểm định an toàn và bàn giao

Thang máy sau khi chạy thử nghiệm nội bộ đạt trạng thái hoàn hảo sẽ được kiểm định an toàn đầy đủ, cấp giấy và Hoàng Sa Việt tiến hành vệ sinh công nghiệp, hướng dẫn vận hành chi tiết và bàn giao chìa khóa cho gia chủ.
